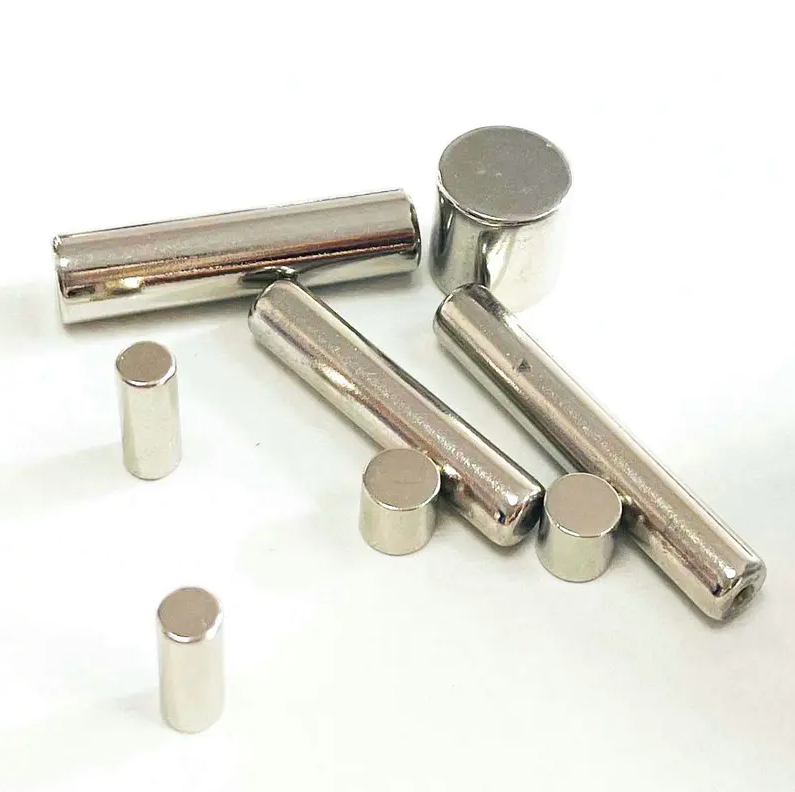

Neodimyum silindir mıknatıslar – neden bu kadar güçlüler?

Neodimyum silindir mıknatıslar neodimyum-demir-bor (NdFeB) alaşımından yapıldıkları için olağanüstü derecede güçlüdürler — şimdiye kadar keşfedilen en güçlü kalıcı mıknatıs malzemesi . Silindirik geometrileri, manyetik akıyı tek bir eksen boyunca yoğunlaştırır ve yüksek zorlayıcılıkları, alanın mekanik stres veya karşıt manyetik kuvvetler altında bile sabit kalmasını sağlar. Kısacası hem malzeme hem de şekil, geleneksel ferrit veya alniko mıknatısların elde edebileceğinin çok ötesinde manyetik güç üretmek için birlikte çalışır.

NdFeB Kristal Yapısı: Gücün Başladığı Yer

Bir kuruluşun temeli neodimyum silindir mıknatıs gücü atomik yapısında yatmaktadır. NdFeB mıknatısları dörtgen bir kristal kafes (Nd₂Fe₁₄B) etrafında inşa edilmiştir; demir atomları birincil manyetik momenti sağlar neodimyum atomları ise büyük bir manyetokristalin anizotropi yaratır; bu da elektronların belirli bir eksen boyunca hizalanmayı güçlü bir şekilde tercih ettiği anlamına gelir.

Bu anizotropi temel farklılaştırıcıdır. Manyetik alanları tercih ettikleri yönden uzağa döndürmeyi enerjisel olarak çok zorlaştırır, bu da doğrudan yüksek zorlayıcılığa (demanyetizasyona karşı direnç) dönüşür. Bor atomları kristal kafesi stabilize ederek termal veya mekanik stres altında yapısal çökmeyi önler.

Karşılaştırıldığında, yaygın ferrit mıknatıslar çok daha düşük anizotropiye sahiptir; bu nedenle küçük bir neodimyum silindir, boyutunun birçok katı bir ferrit bloğu kolaylıkla dışarı çekebilir.

Temel Manyetik Özellikler: Gücün Arkasındaki Sayılar

Üç ölçülebilir özellik bir mıknatısın performansını tanımlar. Neodimyum silindir mıknatıslar üçünde de lider:

Enerji çarpımı (BHmax) en anlamlı rakamdır; birim hacim başına ne kadar kullanılabilir manyetik enerjinin depolandığını ölçer. N52 sınıfı neodimyum mıknatıslar 440 kJ/m³'e kadar ulaşır Tipik bir ferrit mıknatısın on katından daha fazladır. Neodimyum silindirlerin çok kompakt bir gövdeden güçlü tutma kuvvetleri üretebilmesinin nedeni budur.

Silindir Şekli Performansı Nasıl Artırır?

Şekil pasif bir faktör değildir; manyetik akının nasıl yönlendirileceğini ve yoğunlaşacağını aktif olarak belirler. Silindirik form belirli geometrik avantajlar sunar:

Eksenel Akı Konsantrasyonu

Bir silindir mıknatısı eksenel olarak (düz yüzeyleri aracılığıyla) mıknatıslandığında, akı bir dairesel yüzden çıkar ve diğerinden geri döner. Bu, her kutupta sıkı bir şekilde odaklanmış, yüksek yoğunluklu bir alan yaratır. Bir silindir ile çap-uzunluk oranı 1:1'e yakın Belirli bir malzeme hacmi için kutuplardaki alan gücünü maksimuma çıkarma eğilimindedir.

Azaltılmış Demanyetizasyon Faktörü

Tüm mıknatıslar, kendi mıknatıslanmalarına karşı çalışan dahili bir manyetikliği giderici alan üretir. Uzatılmış silindirler (yüksekliğin çapı önemli ölçüde aştığı yerlerde) eksenel yön boyunca daha düşük bir manyetiklik giderme faktörüne sahiptir. Bu, mıknatısın doğal manyetik enerjisinin daha fazlasının, iç dirençle savaşarak boşa harcanmak yerine, dış alana katkıda bulunduğu anlamına gelir.

Radyal Mıknatıslanma Seçeneği

Silindir mıknatıslar kuzey kutbu kavisli dış yüzeyde ve güney kutbu merkezde olacak şekilde (veya tam tersi) radyal olarak da mıknatıslanabilir. Bu konfigürasyon, dönen, düzgün bir radyal alanın gerekli olduğu elektrik motorlarında ve sensörlerde yaygın olarak kullanılır. Silindirin dairesel simetrisi bu uygulamaya benzersiz bir şekilde uygundur.

Üretim Süreci: Ham Alaşım Nasıl Yüksek Performanslı Bir Mıknatıs Haline Gelir?

Tamamlanmış bir neodimyum silindir mıknatısın gücü otomatik değildir; sıkı bir şekilde kontrol edilen üretim sürecine bağlıdır:

1. Alaşım eritme ve döküm — Neodim, demir ve bor birlikte eritilir ve tek tip bir mikro yapı oluşturmak için külçeler halinde dökülür veya ince pullar halinde şerit halinde dökülür.
2. İnce toza kadar frezeleme — Alaşım, yaklaşık 3-5 mikrometrelik bir parçacık boyutuna kadar toz haline getirilir. Her parçacık ideal olarak maksimum zorlayıcılık için gerekli olan tek bir manyetik alandır.
3. Manyetik alanda hizalama — Güçlü bir dış alan tüm kristal eksenlerini aynı yönde hizalarken toz preslenerek şekillendirilir. Bu adım kritiktir; yanlış hizalanmış taneler doğrudan nihai mıknatıs gücünü azaltır.
4. Sinterleme — Preslenmiş kompakt yaklaşık 1.000–1.100°C'ye ısıtılır ve parçacıkların erimeden yoğun, katı bir gövde halinde kaynaştırılması sağlanır. Sinterleme sonrası ısıl işlem, tane sınırı kimyasını optimize eder.
5. İşleme ve kaplama — Sinterlenmiş NdFeB kırılgandır ve korozyona eğilimlidir. Silindirler hassas boyutlarda kesilir ve oksidasyona karşı koruma sağlamak için genellikle nikel-bakır-nikel veya çinko ile kaplanır.
6. Nihai mıknatıslanma — Bitmiş silindir, zorlayıcılık eşiğinden daha güçlü bir alan uygulayarak malzemeyi doyuran ve alanları kalıcı hizalamaya kilitleyen darbeli bir mıknatıslayıcıya yerleştirilir.

Her adım final notunu etkiler. N35 ve N52 mıknatıs arasındaki fark temelde farklı malzemelerden değil, büyük ölçüde toz saflığından, hizalama hassasiyetinden ve sinterleme koşullarından gelir.

Not Sistemi: N35'ten N52'ye Aslında Ne Anlama Geliyor?

Neodimyum mıknatıslar standart sınıflarda satılmaktadır. "N" harfini takip eden sayı doğrudan megagauss-oersteds (MGOe) cinsinden maksimum enerji çarpımını ifade eder:

• N35 — ~35 MGOe (≈ 279 kJ/m³) enerji ürünü. Giriş seviyesi sınıfı, yaygın olarak bulunur ve uygun maliyetlidir.
• N42 — ~42 MGOe (≈ 334 kJ/m³) enerji ürünü. Güç ve kullanılabilirlik arasında popüler bir denge.
• N52 — ~52 MGOe (≈ 414 kJ/m³) enerji ürünü. Son derece saf alaşım ve hassas işleme gerektiren, piyasada bulunan en yüksek kalite.

Ek harf sonekleri sıcaklık direncini belirtir: düz "N" sınıfları 80°C'ye kadar derecelendirilirken "M", "H", "SH", "UH" ve "EH" sınıfları 200°C'ye kadar sıcaklığı tolere eder. Daha yüksek sıcaklık direnci, biraz azaltılmış enerji ürünü pahasına zorlayıcılığı artıran disprosyum veya terbiyum eklenerek elde edilir.

Gerçek Dünyanın Gücü: Pratik Örnekler

Soyut manyetik özellikler, gerçek tutma kuvvetlerine dönüştürüldüğünde anlamlı hale gelir. Aşağıdaki örnekler neodimyum silindir mıknatısların tipik ticari boyutlarda neler yapabileceğini göstermektedir:

Bu çekme kuvvetlerinin ideal koşullar altında (düz, temiz çelik yüzey, tam temas) ölçüldüğünü unutmayın. Küçük bir hava boşluğu bile etkili kuvveti önemli ölçüde azaltır. 1 mm'lik bir boşluk çekme kuvvetini %50 veya daha fazla azaltabilir Mıknatısın boyutuna ve derecesine bağlı olarak.

Gerçek Dünya Gücünü Etkileyen Sınırlamalar

Olağanüstü performanslarına rağmen neodimyum silindir mıknatıslar, mühendislerin ve kullanıcıların hesaba katması gereken iyi tanımlanmış fiziksel sınırlara sahiptir:

Sıcaklık Hassasiyeti

Standart N sınıfı neodimyum mıknatıslar, yaklaşık 80°C'nin üzerinde mıknatıslanmayı tersine çevrilebilir şekilde kaybetmeye başlar. Eğer ısıtılırsa Curie sıcaklığı 310–340°C , kalıcı olarak manyetikliği giderilirler. Buna karşılık alniko mıknatıslar 550°C'ye kadar işlevsel kalır. Yüksek sıcaklık uygulamaları için disprosiyum ilaveli daha yüksek dereceli varyantlar gereklidir.

Kırılganlık ve Kırılganlık

Sinterlenmiş NdFeB seramik benzeri bir mikro yapıya sahiptir. Silindir mıknatıslar aniden bir araya geldiklerinde veya sert yüzeylere düşürüldüklerinde çatlayabilir veya parçalanabilir. Bu onların manyetik özelliklerinde bir zayıflık değildir; uygun kullanım ve montaj ile yönetilmesi gereken, sinterleme sürecinin mekanik bir sınırlamasıdır.

Kaplamasız Korozyon

Kaplamasız NdFeB nemli ortamlarda hızla oksitlenerek hem yapısal bütünlüğü hem de manyetik performansı düşüren tozlu bir yüzey oluşturur. Üretim sırasında uygulanan nikel veya çinko kaplamalar yalnızca kozmetik değil işlevseldir; kaplamanın hasar görmesi, mıknatısı giderek zayıflatan korozyonu başlatabilir.

Neodimyum Silindir Mıknatıslar Neden Birçok Kullanım Alanında Diğer Şekillerden Daha İyi Performans Gösteriyor?

Disk mıknatıslar (çok düşük yükseklik-çap oranı), blok mıknatıslar veya halka mıknatıslarla karşılaştırıldığında silindirler pratik bir avantaj kombinasyonu sunar:

• Tahmin edilebilir alan geometrisi — Eksenel simetri, manyetik alan hesaplamalarını basitleştirir ve bu, mühendislik tasarımı açısından değerlidir.
• Güçlü kutup yüzleri — Düz dairesel uçlar akıyı iyi bir şekilde yoğunlaştırarak algılama ve kenetleme için yararlı olan yüksek yüzey alanı kuvveti üretir.
• Çok yönlü en boy oranları — Uzunluk-çap oranını değiştirerek aynı malzeme farklı alan profilleri için optimize edilebilir: kısa silindirler geniş, sığ bir alan oluştururken uzun silindirler daha dar, daha derin bir alan üretir.
• Döner sistemlerle uyumluluk — Silindirler deliklere, muhafazalara ve rotorlara doğal bir şekilde uyum sağlar; bu da onları motorlarda, aktüatörlerde ve kodlayıcılarda standart bir form faktörü haline getirir.

Disk mıknatıslar, benzer olmalarına rağmen, kalınlıklarına göre geniş yüz alanlarından dolayı daha yüksek bir manyetiklik giderme faktörüne sahiptirler, bu da onları malzemenin birim hacmi başına biraz daha az verimli hale getirir. Hem çekme kuvvetinin hem de kompakt uzunluğun önemli olduğu uygulamalar için silindir geometrisi genellikle en uygun seçimdir.
