Uygulamanız için Doğru NdFeB Mıknatısı Nasıl Seçilir?

Doğru NdFeB (Neodimyum Demir Bor) mıknatısını seçmek beş temel faktöre bağlıdır: derecesi (manyetik güç), maksimum çalışma sıcaklığı, kaplama tipi, şekli ve boyutları ve mıknatıslanma yönü . Bu beş parametreyi doğru şekilde aldığınızda mıknatıs uygulamanızda yıllarca güvenilir bir şekilde çalışacaktır. Bir tanesini bile kaçırırsanız manyetikliğin kaybolması, korozyon arızası veya mekanik uyumsuzluk riskiyle karşı karşıya kalırsınız. Bu kılavuz her kararda size sistematik olarak yol gösterir.

Her Şeyden Önce Not Sistemini Anlayın

NdFeB mıknatıslar N35, N42, N52 veya N35SH gibi, bir veya iki harfin takip ettiği bir sayı olarak ifade edilen dereceye göre sınıflandırılır. Sayı şunu gösterir: MGOe (Megagauss-Oersteds) cinsinden maksimum enerji ürünü manyetik enerji yoğunluğunun doğrudan bir ölçüsüdür. Harfler mıknatısın termal performans sınıfını gösterir.

Aşağıda yaygın olarak kullanılan kalitelerin ve bunların tipik enerji ürünlerinin bir dökümü verilmiştir:

Pratik bir kural: en yüksek notu otomatik olarak seçmeyin . Daha yüksek kalitelerin işlenmesi daha zordur, daha kırılgandır ve daha düşük zorlayıcılığa sahip olabilir; yani yüksek sıcaklıklarda daha kolay manyetiklik giderilir. Dereceyi tasarımınızda gereken gerçek alan gücüyle eşleştirin.

Sıcaklık Değerini Çalışma Ortamınıza Göre Eşleştirin

Sıcaklık, seçim yaparken en sık gözden kaçırılan özelliktir. NdFeB mıknatıslar . Standart N sınıfı mıknatısların (sonek yok) maksimum çalışma sıcaklığı yalnızca 80°C . Bunları daha yüksek sıcaklıklara maruz bırakmak, geri dönüşü olmayan manyetikliğin giderilmesine neden olur; bu, yeniden mıknatıslanma olmadan düzeltilemeyecek bir arızadır.

Derecedeki harf son eki, yüksek sıcaklık zorlayıcılık sınıfını belirtir:

• Son ek yok (ör. N42): Maksimum çalışma sıcaklığı 80°C
• M (örneğin, N42M): 100°C'ye kadar
• H (örneğin, N42H): 120°C'ye kadar
• SH (örneğin, N38SH): 150°C'ye kadar
• UH (örneğin, N35UH): 180°C'ye kadar
• EH (örneğin, N33EH): 200°C'ye kadar
• AH (örneğin, N30AH): 220°C'ye kadar

Örneğin, bir elektrikli aracın çekiş motoru, rotor tertibatının içinde 120-150°C sıcaklıklara maruz kalabilir. Bu durumda N42H veya N38SH kalitesi uygun seçimdir. Standart bir N42 kullanılması, yüksek sıcaklıklarda ilk çalışma döngüsünde alan kaybına neden olur.

Ayrıca mıknatısın değerini de hesaba katın sıcaklık kalıcılık katsayısı Bu, NdFeB için tipik olarak °C başına %-0,11 ila %-0,12'dir. 20°C'de 1,30 T değerindeki bir mıknatıs, 120°C'de yaklaşık 1,17 T üretecektir; bu, manyetik devre tasarımınıza dahil edilmesi gereken %10'luk bir azalmadır.

Ortamınız için Doğru Kaplamayı Seçin

NdFeB mıknatıslar korozyona karşı oldukça hassastırlar. Baz alaşım, koruyucu bir kaplama olmadan nemli veya kimyasal açıdan agresif ortamlarda hızla paslanacak demir ve nadir toprak elementleri içerir. Yanlış kaplamanın seçilmesi, sahada erken mıknatıs arızasının başlıca nedenlerinden biridir.

Ortak Kaplama Seçenekleri ve Özellikleri

Kaplama kalınlığının boyutsal toleransları doğrudan etkilediğini unutmayın. Tasarımınızda dar açıklıklar varsa (örneğin, 0,1 mm toleranslı bir rotor yuvası) mıknatısın işlenmiş boyutlarında 20 μm nikel katmanının hesaba katılması gerekir.

Manyetik Devrenize Göre Şekil ve Boyutları Tanımlayın

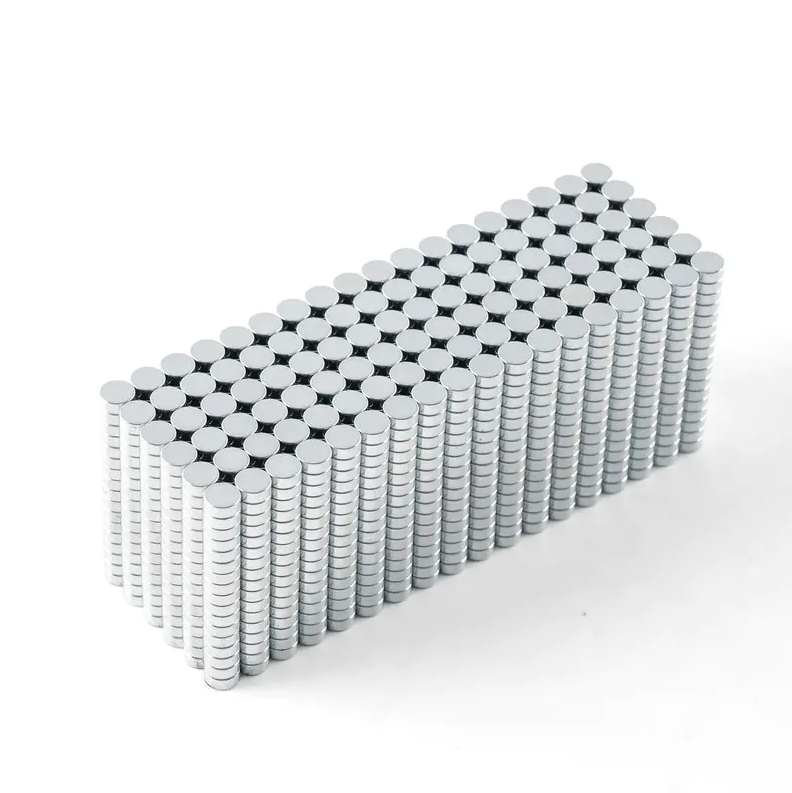

NdFeB mıknatıslar çok çeşitli standart şekillerde üretilmektedir: bloklar, diskler, halkalar, yaylar, çubuklar ve özel profiller. Seçtiğiniz şekil manyetik devre geometrinize hizmet etmelidir, tersi değil.

Temel boyutsal hususlar şunları içerir:

• Silindirik mıknatıslar için uzunluk-çap (L/D) oranı: Şekil faktöründen kaynaklanan kendi kendine manyetikliği gidermeyi önlemek için genellikle 0,7'nin üzerinde bir L/D oranı tercih edilir.
• Motorlar için ark mıknatısları: İç ve dış yarıçap, yay açısı (örneğin 45°, 60°, 90°) ve kalınlığın tümü hava boşluğundaki akı yoğunluğunu etkiler. Yay açısındaki 1°'lik bir sapma bile bir BLDC motorda geri EMF dalga biçimini kaydırabilir.
• Eksenel akılı makineler için halka mıknatıslar: ±0,05 mm'lik duvar kalınlığı tekdüzeliği genellikle dengeli performans açısından kritik öneme sahiptir.
• Tolerans dereceleri: Sinterlenmiş NdFeB için standart toleranslar tipik olarak ±0,1 mm'dir. Hassas taşlama ±0,02 mm'ye ulaşabilir ancak maliyeti ve teslim süresini artırır.

Bağlantı elemanlarında veya mandallarda kullanılan mıknatısları tutmak için çekme kuvveti büyük ölçüde hava boşluğuna bağlıdır. 0 mm boşlukta 10 kg çekme kuvvetine sahip bir disk mıknatısı, 3 mm hava boşluğunda 1 kg'dan daha az çekme kuvveti üretecektir; bu, yalnızca hava boşluğu isteksizliğinden dolayı on kat düşme faktörüdür.

Montajınız için Mıknatıslanma Yönünü Belirleyin

NdFeB mıknatıslar geometrilerine göre farklı yönlerde mıknatıslanabilirler. En yaygın seçenekler eksenel (kalınlık boyunca), çapsal (çap boyunca) ve radyaldir (merkezden dışarıya doğru). Yanlış mıknatıslanma yönünün belirtilmesi, diğer tüm parametreler doğru olsa bile mıknatısın montajınızda kullanılamamasına neden olacaktır.

• Eksenel mıknatıslanma: Çoğu disk ve blok mıknatıs için standarttır. Kuzey ve güney kutupları düz yüzeylerdedir.
• Çapsal mıknatıslanma: Sensörlerde ve doğrusal aktüatörlerde kullanılan silindirik çubuklar için ortaktır. Kutuplar silindirin karşıt taraflarındadır.
• Radyal mıknatıslanma: DC motorlar ve belirli hoparlör konfigürasyonları için halka mıknatıslarda kullanılır. Özel mıknatıslama armatürleri gerektirir ve üretimi daha karmaşıktır.
• Çok kutuplu mıknatıslanma: Step motorlarda ve enkoder uygulamalarında halkalara veya yaylara uygulanır. Tek bir halkanın, değişen kuzey-güney bölgeleriyle 8, 16 ve hatta 32 kutbu olabilir.

Mıknatısları bir düzeneğe entegre etmeden önce, özellikle polarite hatalarının rotor dengesizliğine neden olabileceği çok kutuplu konfigürasyonlarda, mıknatıslanma yönünü daima bir Gauss ölçer veya Hall probu ile doğrulayın.

Mekanik Özellikleri ve Kullanım Kısıtlamalarını Hesaplayın

NdFeB mıknatıslar sinterlenmiş seramik benzeri malzemelerdir. Onlar sert ama kırılgan yaklaşık 1.050 MPa'lık bir basınç dayanımına ancak yalnızca 250 MPa'lık bir bükülme dayanımına sahiptir. Bu, sıkıştırmaya iyi dayanabilecekleri ancak bükülme, darbe veya çekme gerilimi altında çatlayacakları veya ufalanacakları anlamına gelir.

Planlanması gereken pratik kullanım gereksinimleri:

• Büyük mıknatıslar (herhangi bir boyutta 50 mm'nin üzerinde), kontrolsüz çekim ve darbe kırılmasını önlemek için montaj sırasında sabitleme parçaları veya ara parçalar gerektirir.
• NdFeB mıknatıslar should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• Yapıştırıcı bağlama montaj için yaygındır; ancak yapıştırıcının çalışma sıcaklığına ve mıknatıs (katsayı ~5 × 10⁻⁶/°C) ile çelik muhafaza (~11 × 10⁻⁶/°C) arasındaki diferansiyel termal genleşmeye göre derecelendirilmesi gerekir.
• Yüksek kaliteli mıknatısların kullanımı sırasında kalp pilleri, kredi kartları ve mekanik saatler en az 10-15 cm uzakta tutulmalıdır.

Doğru Spesifikasyonda Birleşmek için Bir Karar Çerçevesi Kullanın

Kaynak yaparken NdFeB mıknatıslar yeni bir uygulama için bu sorular üzerinde sırayla çalışmak, uygun olmayan seçenekleri sistematik olarak ortadan kaldıracaktır:

1. Mıknatısın kullanım sırasında ulaşacağı maksimum sıcaklık nedir? → Bu, not son ekini belirler (son ek yok, M, H, SH, UH, EH veya AH).
2. Çalışma noktasında hangi akı yoğunluğu veya çekme kuvveti gereklidir? → Bu, minimum enerji çarpımını ve dolayısıyla sayısal notu belirler (örn. N35'e karşı N48).
3. Çevresel maruziyet nedir? → Bu, kaplamayı belirler (kuru iç mekan için Ni, nemli veya kimyasal ortamlar için epoksi veya Parylene).
4. Manyetik devre hangi şekli ve mıknatıslanma yönünü gerektirir? → Bu geometriyi ve yönelimi belirler.
5. Gerekli boyut toleransları nelerdir? → Bu, standart sinterleme toleranslarının yeterli olup olmadığını veya hassas taşlamanın gerekli olup olmadığını belirler.
6. Hangi miktar gerekli ve hangi teslimat sıklığında? → Bu, standart katalog boyutlarının mı yoksa özel takımların mı daha pratik olduğunu etkiler.

Herhangi bir yüksek hacimli veya güvenlik açısından kritik uygulama için spesifikasyonu tamamlamadan önce, seçtiğiniz kalite için basitleştirilmiş varsayımlar değil, gerçek B-H eğrisi verilerini kullanarak sonlu eleman manyetik simülasyonunun (FEM) çalıştırılması önemle tavsiye edilir.

Standartlaştırılmış Testlerle Kaliteyi Doğrulayın

Bir hedef spesifikasyon belirledikten sonra, her üretim partisi için aşağıdaki parametreleri doğrulayan sertifikalı malzeme test raporları (CMTR) veya üçüncü taraf test verilerini talep edin:

• Kalıcılık (Br) — yalnızca yüzey Gauss okumasıyla değil, kalibre edilmiş bir akış ölçerle doğrulandı
• Zorlayıcılık (Hcb ve Hcj) — içsel zorlayıcılık Hcj özellikle yüksek sıcaklık dereceleri için kritiktir
• Maksimum enerji ürünü (BHmax) — beyan edilen not aralığı dahilinde olmalıdır
• Tuz püskürtme testi sonuçları — ASTM B117 veya eşdeğeri, kaplama spesifikasyonuna uygun
• Boyutsal inceleme raporu - CMM veya optik ölçüm kullanılarak çizim toleranslarına göre doğrulanan kritik boyutlar

Partiler arası tutarlılık, sinterlenmiş NdFeB üretiminde bilinen bir zorluktur. Manyetik özellikler fırın partileri arasında ±%3–5 oranında değişebilir; bu da hassas uygulamalarda önemlidir. Yalnızca tedarikçinin kendi sertifikasına güvenmek yerine, satın alma siparişinizde gelen denetim kriterlerini belirtmek, sonraki montaj hatalarını önleyen pratik bir adımdır.
